PPP 点对点通信验证

使用Cisco Packet Tracer7 (思科网络模拟器)验证ppp点对点通信。

实验内容

使用packet Tracer 模拟两台路由器,进行点对点通信测试。

实验步骤

配置路由器

由于只需要验证点对点通信,对路由器的配置,相对比较简单,

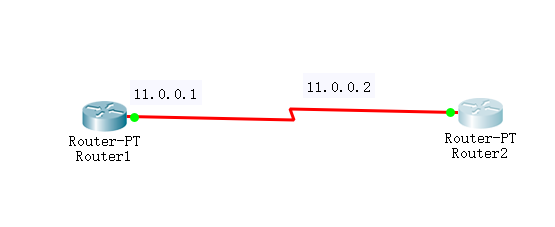

路由器之间使用的是serial DCE 串口线相连。

配置Router1的serial 2/0串口为ip: 11.0.0.1 mask: 255.0.0.0,并配置时钟频率为64000

1
2
3
4
5
6
7
Router> enable
Router# configure terminal
Router(config) # hostname RA
RA (config) # interface serial 2/0
RA (config) # no shutdown
RA (config-if) # ip address 11.0.0.1 255.0.0.0
RA (config-if) # clock rate 64000

配置Router2的serial 3/0 串口为ip: 11.0.0.2 mask: 255.0.0.0

1
2
3
4
5
6
Router> enable
Router# configure terminal
Router(config) # hostname RB
RB (config) # interface serial 3/0
RB (config) # no shutdown
RB (config-if) # ip address 11.0.0.2 255.0.0.0
  • 查看两个路由的串口状态:

RA:

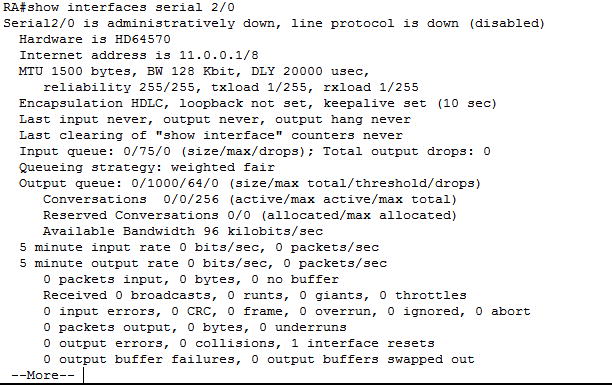

RA serial 2/0

RB:

RB serial 3/0

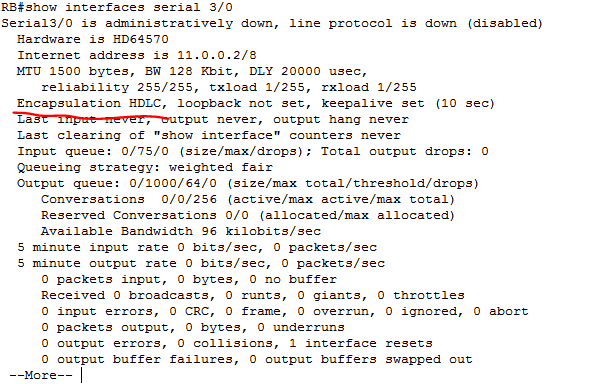

可以看到,路由器这里点对点通信默认使用的HDLC(High Level Data Link Control, 面向比特的同步协议)协议。

HDLC情况下验证ping:

11.0.0.1 ping 11.0.0.2:

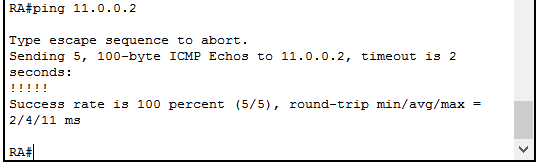

RA ping Test

11.0.0.2 ping 11.0.0.1:

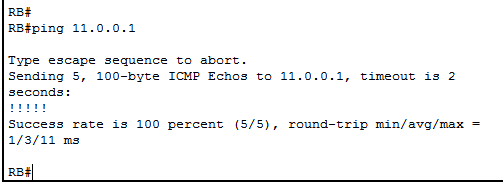

RB ping Test

ping 测试成功。

配置RA,RB使用ppp协议,再做ping测试:

  • 先配置RA 使用 ppp协议:
1
2
3
RA # configure terminal
RA (config) # interface serial 2/0
RA (config-if) # encapsulation ppp

RA serial 2/0

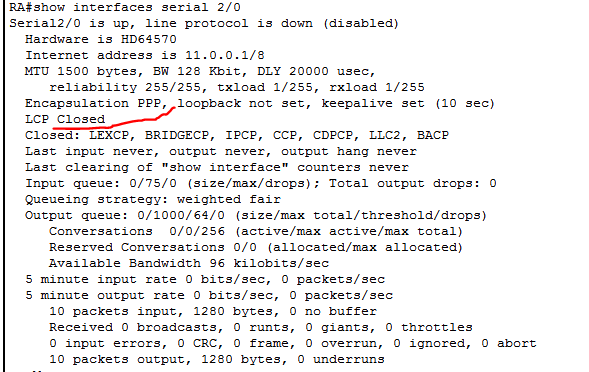

可以看到RA当前使用的是ppp写协议,LCP处于Closed,此时,路由器应当无法进行点对点通信。

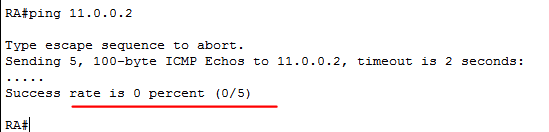

ping Test

  • 配置RB使用ppp协议:
1
2
3
RB # configure terminal
RB (config) # interface serial 3/0
RB (config-if) # encapsulation ppp

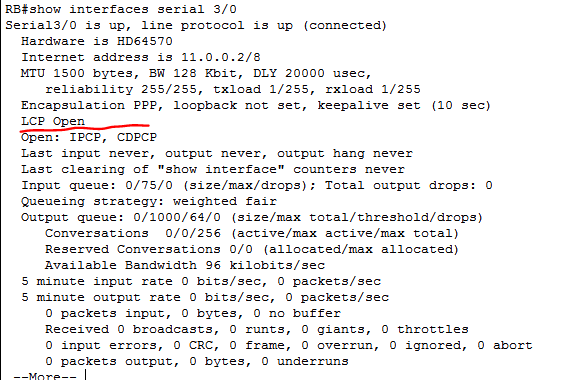

RB serial 3/0

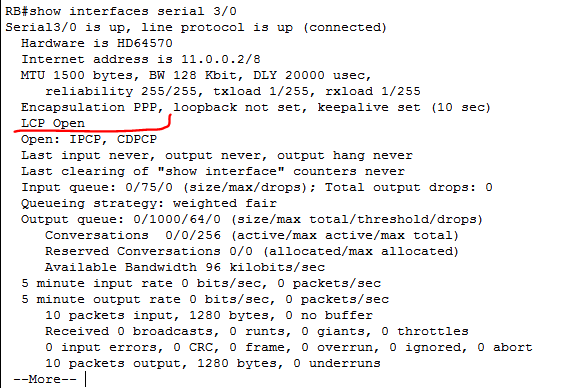

这时,可以看到RB也是使用了ppp协议,且LCP也处于Open状态,路由器之间可以进行通信。

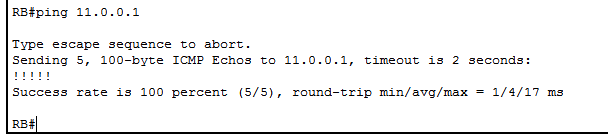

ping Test

给ppp协议添加authentication鉴别

  • 先配置RA,使其开启ppp chap (Challenge Handshake Authentication Protocol), 给RB 添加身份验证
1
2
3
4
RA # config terminal
RA (config) # username RB password password
RA (config) # interface serial 2/0
RA (config-if) # ppp authentication chap

RA serial 2/0

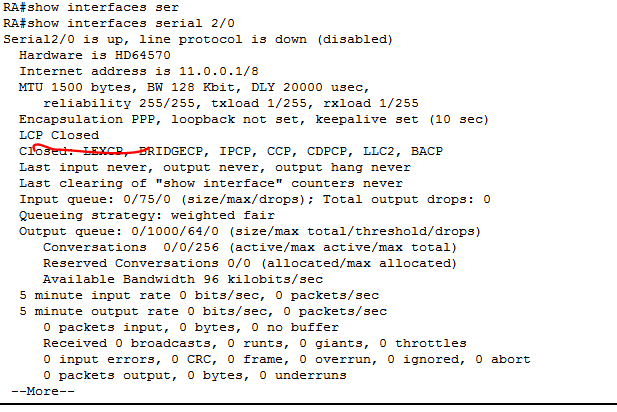

此时,虽然RARB都是使用ppp协议,但是RARB添加了身份认证,而RB则没有,此时LCP处于Closed状态,它们之间无法进行通信。

  • 配置RB, 添加对RA的身份验证:
1
2
3
4
RB # config terminal
RB (config) # username RA password password
RB (config) # interface serial 2/0
RB (config-if) # ppp authentication chap

RB serial 3/0

可以看到此时,LCP已经打开,路由器之间可以进行点对点通信。

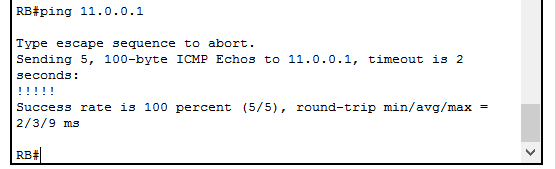

ping

实验结果

通过该实验,简单地验证了ppp协议在点对点信道中的使用。
