使用ensp进行简单的路由器互连实验

Posted on In Views: Views:

使用ensp做华为AR1220路由进行简单的互连实验。

实验内容

  • 路由器设置
  • 手动设置静态路由

实验环境

  • 华为路由器AR1220
  • 主机
  • Serial设备连接串口线和Copper以太网和千兆以太网连接线

备注：所有实验设备均由ensp模拟。

路由连接实验设计

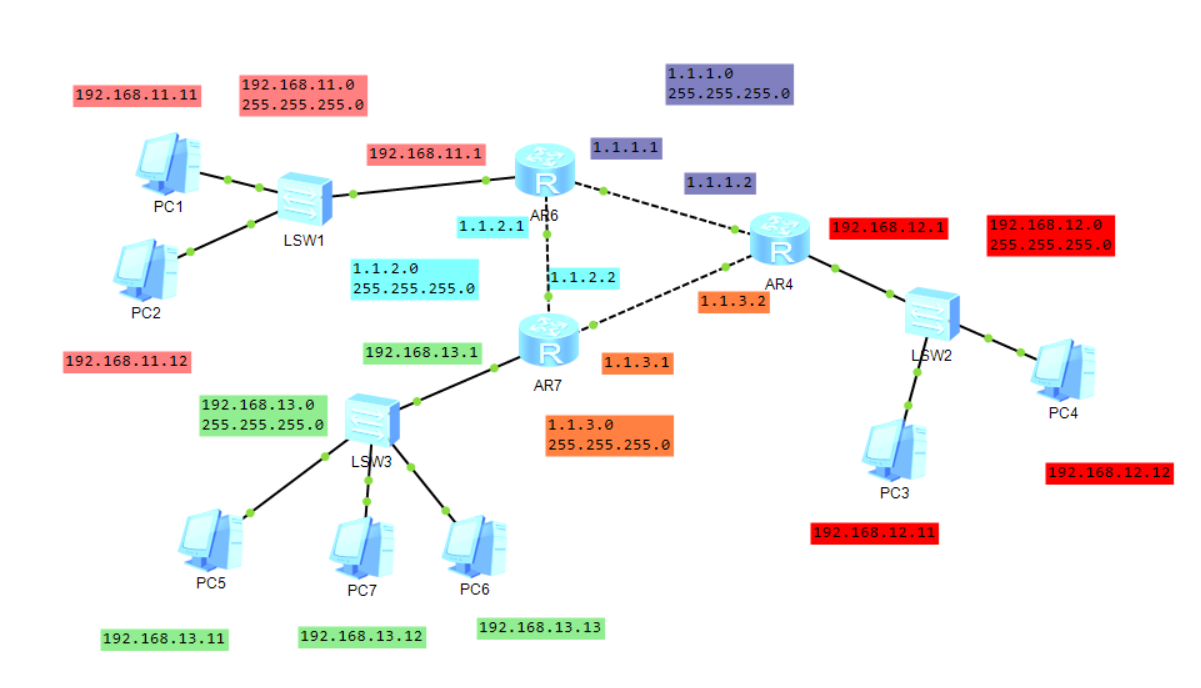

整体设计结构如下：

  • 1.其中分为六个不同的局域网；
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
192.168.11.0 网段 ->
    主机:   192.168.11.11
            192.168.11.12
    路由器AR6一个GigabitEthernet接口作为该网段的默认网关(192.168.11.1)

192.168.12.0 网段 ->
    主机:   192.168.12.11
            192.168.12.12
    路由器AR4的一个GigabitEthernet接口作为该网段的默认网关(192.168.12.1)

192.168.13.0 网段 ->
    主机:    192.168.13.11
            192.168.13.12
            192.168.13.13
   路由器AR7的一个GigabitEthernet接口作为该网段的默认网关(192.168.13.1)

1.1.2.0 网段 -> 路由器AR6和路由器AR7之间的接口
1.1.1.0 网段 -> 路由器AR6和AR4之间的接口
1.1.3.0 网段 -> 路由器AR6和AR7之间的接口
  • 2.设备的连接：

除了路由器之间连接使用serial串口连接线外，其他均使用Copper连接线。

实验步骤

配置各个局域网的ip及其网关

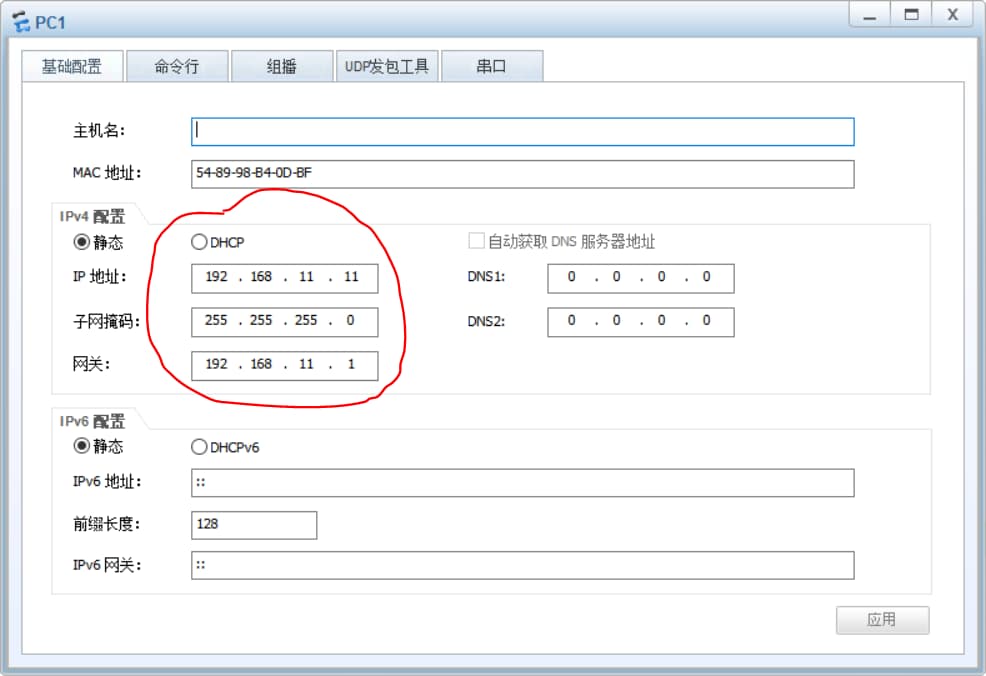

  • 例如：192.168.11.0网段下的192.168.11.11主机：

PC1

  • 配置 192.168.11.1作为192.168.11.0网段的网关：

设置网关

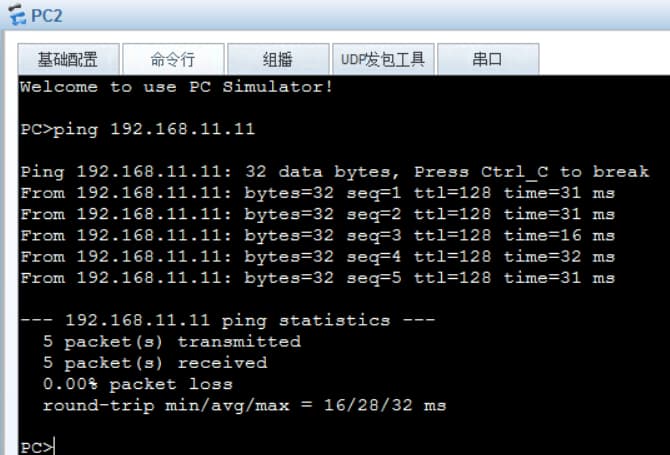

所有主机经过配置后，他们应该可以ping通自己网段下的所有主机，如：192.168.11.12 ping 192.168.11.11

局域网ping测试

[需要注意的是]： 由于路由器互连时使用的是serial串口，所以路由器之间配置的是serial串口的ip。

例如：配置AR6的两个serial串口的接口ip为：1.1.1.1和1.1.2.1：

1
2
3
4
5
6
<Huawei> system-view
[Huawei] inter serial 2/0/1
[Huawei-Servial2/0/1] ip address 1.1.1.1 255.255.255.0
[Huawei-Servial2/0/1] quit
[Huawei] inter serial 2/0/0
[Huawei-Serial2/0/0] ip address 1.1.2.1 255.255.255.0

各个路由器的静态路由：

对于路由器AR6,我们希望所有目的网络为192.168.12.0的数据包都交付给AR4,即下一跳为1.1.1.2;所有目的网络为192.168.13.0的都交给AR7,下一跳为1.1.2.2：

1
2
3
<Huawei> system-view
[Huawei] ip route-static 192.168.12.0 255.255.255.0 1.1.1.2
[Huawei] ip route-static 192.168.13.0 255.255.255.0 1.1.2.2

对于路由器AR4，所有目的网络为192.168.11.0的数据包交给AR6，下一跳为：1.1.1.1，目的网络为192.168.13.0的数据包交给AR7，下一跳为：1.1.3.1：

1
2
3
<Huawei> system-view
[Huawei] ip route-static 192.168.11.0 255.255.255.0 1.1.1.1
[Huawei] ip route-static 192.168.13.0 255.255.255.0 1.1.3.1

对于路由器AR7， 所有目的网络为192.168.11.0的数据包都交给AR6，下一跳为：1.1.2.1，所有目的网络为192.168.12.0的数据包都交给AR4，下一跳为：1.1.3.2：

1
2
3
<Huawei> system-view
[Huawei] ip route-static 192.168.11.0 255.255.255.0 1.1.2.1
[Huawei] ip route-static 192.168.12.0 255.255.255.0 1.1.3.2

经过以上对各个路由器的静态路由的配置后，我们可以通过

1
display ip routing-table

来查看各个路由器的路由表：

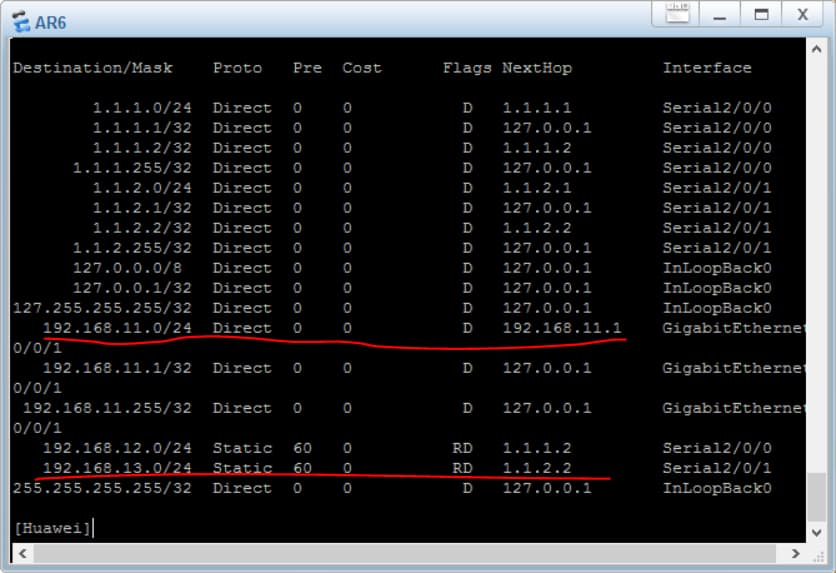

  • AR6路由表：

AR6路由表

  • AR4路由表：

AR4路由表

  • AR7路由表：

AR7路由表

测试实验结果

使用任意一个局域网下的主机ping不同局域网下的主机：

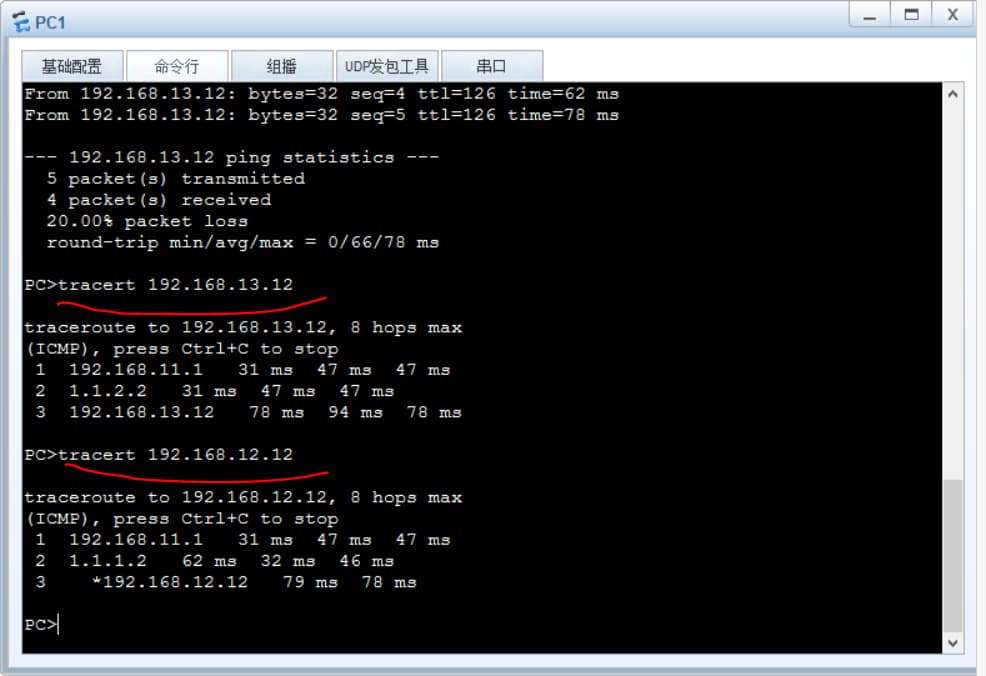

192.168.11.11 ping 192.168.13.12 和 192.168.12.12:

tracert测试1

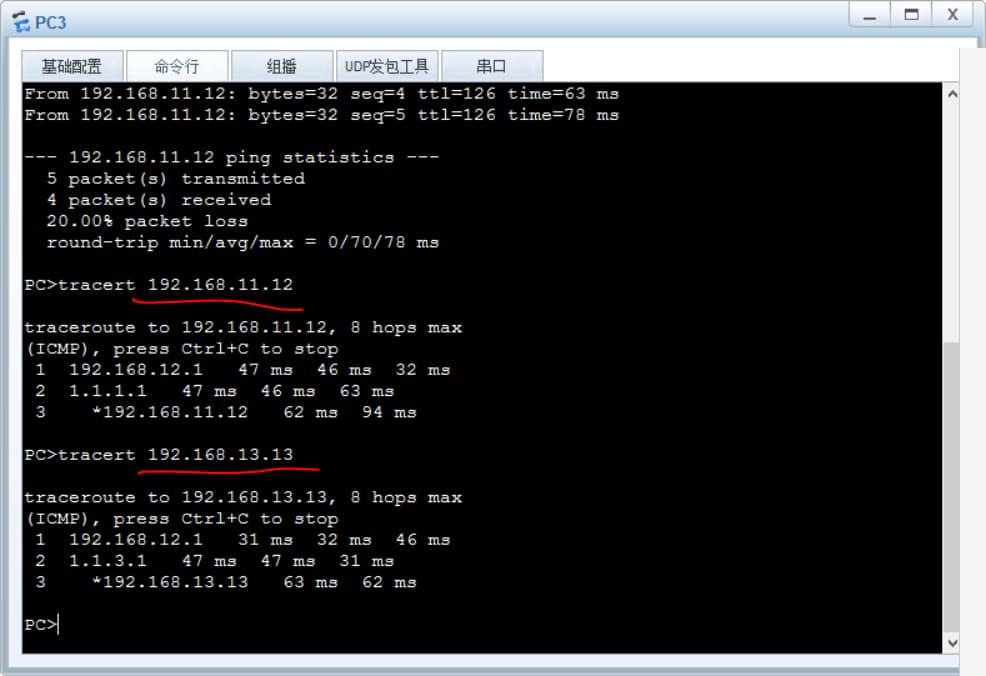

192.168.12.11 ping 192.168.11.12 和 192.168.13.13:

tracert测试2

192.168.13.11 ping 192.168.11.11 和 192.168.12.11：

tracert测试3

由以上测试可以看出简单的路由器连接实验成功。
