Data Shuffling in Spark

Posted on 2021-03-25 In BigData , Spark Views: Views:

Spark action 算子触发 Spark 作业执行，一个作业 job 包含若干阶段 stage，而 Spark 划分 stage 的依据是 transformation 算子之间是否存在宽依赖（wide dependencies），即以 shuffle 操作来划分 stage，一个 stage 会尽可能地包含更多窄依赖 transformations。

Shuffle 是 Spark 用于跨 JVM (executor) 甚至跨机器（不同节点上的 executor 或 driver）的数据重分发机制。需要注意的是，Spark Shuffle 是一个昂贵的操作，因为它通常包含以下开销：

磁盘 I/O
涉及数据序列化与反序列化
网络 I/O

因此，为了提高 Spark 开发应用的性能，我们应尽可能地避免 shuffle。

Spark RDD Shuffle

我们知道 Spark 是 lazy 计算的，因此，当从某一外部稳定存储或现有 RDD，创建一个新 RDD 时，相应 RDD 分区中并不持有相应 key 数据，也无法在创建 RDD 时同时为该数据集设置相应的分区 key 数据。

因而，当该新创建 pair RDD 执行如 reduceByKey() 操作来根据 key 对数据进行聚合时，Spark 会做以下操作：

Spark 首先会在 RDD 的作用分区上运行 map 任务，map 任务会将单个 key 的所有值进行分组；
map 任务得到的结果会维持在内存中；
当内存不足，Spark 会将结果数据保存到磁盘中；
Spark 接着会跨分区 shuffle 这些已映射的数据，有时会将已 shuffle 的数据存储到磁盘中，以进行重用；
执行垃圾回收；
最后，在每一个分区上运行基于 key 的 reduce 任务。

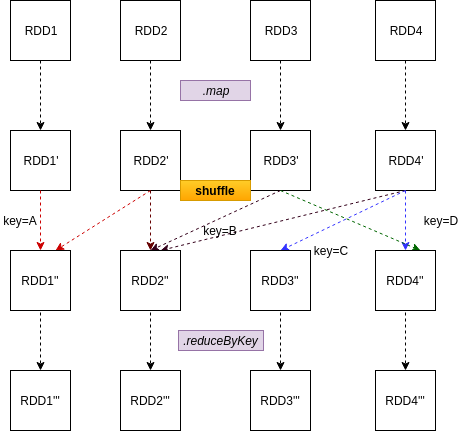

spark shuffle illustration

Spark RDD 触发 shuffle 的操作有 repartition()、coalesce()、groupByKey()、reduceByKey()、cogroup() 和 join() 等。

NOTICE: shuffle 并不一定会改变 RDD 的分区数。

Spark SQL DataFrame Shuffle

与 RDD 不同，Spark SQL DataFrame API 在执行需要 shuffle 的 transformation 操作后，其分区数将会增加。能触发 shuffle 的 DataFrame 操作有 join()、union() 以及所有聚合函数（aggregate functions）。

如：

val spark = SparkSession.builder()
						.master(local[*])
						.appName("DataFrameShufflePartitions")
						.getOrCreate()

import spark.implicits._

val simpleData = Seq(("James", "Sales", "NY", 90000, 34, 10000),
                    ("Michael", "Sales", "NY", 86000, 56, 20000),
                    ("Robert", "Sales", "CA", 81000, 30, 23000),
                    ("Maria", "Finance", "CA", 90000, 24, 23000),
                    ("Raman", "Finance", "CA", 99000, 40, 24000),
                    ("Scott", "Finance", "NY", 83000, 36, 19000),
                    ("Jen", "Finance", "NY", 79000, 53, 15000),
                    ("Jeff", "Marketing", "CA", 80000, 25, 18000),
                    ("Kumar", "Marketing", "NY", 91000, 50, 21000)
                  )
val df = simpleData.toDF("employee_name", "department", "state", "salary", "age", "bonus")
val df2 = df.groupBy("state").count()

println(df2.rdd.getNumPartitions)

上面输出的分区数为 200， Spark 会在执行数据 shuffle 操作时，自动将分区数增加到 200，该值由配置 spark.sql.shuffle.partitions 指定，默认为 200。可进行自定义修改：

1 2	spark.conf.set("spark.sql.shuffle.partitions", 100) println(df.groupBy("_c0").count().rdd.getNumPartitions)

Shuffle 分区数

取决于数据集的大小、 CPU 核的数据以及内存等，Spark Shuffle 对作业的影响可以说是有利有弊。

当处理的数据量较小时，我们应尽可能地减少 shuffle 分区数，否则将使其产生较多的分区文件，但每个分区包含的结果数据很少，会运行许多任务来处理很少量的数据。

另一方面，当有非常大数据量处理却只拥有少量分区数时，则会造成任务运行时间过长，甚至出现 OOM 问题。

因此，在实践中，配置一个合适的 shuffle 分区数往往需要多次尝试运行来进行调优。当 Spark 作业有性能问题时，这也是检查关键点之一。

Spark Shuffle manager

在 Spark 中，数据 shuffle 的过程并非是不可控的，shuffle 过程由 ShuffleManager 的实现进行处理，我们可通过指定 spark.shuffle.manager 配置的值来选择具体的实现，可选值为 sort 以及 tungsten-sort - 这两种实现实现在 Spark 内部均由一个类表示 - SortShuffleManager，当然，我们还可选择自定义实现，并将 spark-shuffle.manager 属性值指定为自定义实现类的全称限定名。一些现有的自定义 ShuffleManager 实现有 Spark-PMoF、splash 等。

此外，我们还能指定 shuffle 数据是否进行压缩（spark.shuffle.compress, 默认为 true），使用的压缩编码方式由 spark.io.compression.codec 指定。使用压缩可以减少在网络传输中的数据量，但在数据读取阶段则需要额外的解压缩步骤。

Sort shuffle manager

在 Spark 2.0 发布后，其 shuffle 管理发生了一些改变。Spark 完全移除了 hash shuffle manager，仅保留了 sort-based shuffle manager (基于排序的 shuffle 管理器)。

由于历史关系，且为了更好地了解 sort-based shuffle manager，我们简单了解一下为什么 Spark 要淘汰 hash shuffle manager，它主要有以下两大缺点：

创建的中间文件过多 - 每个 mapper 都会为每个 reducer 创建一个文件，如若有 5 个 mapper 及 5 个 reducer，则 hash-based shuffle manager 需要操作 25 个文件（当然在实际大数据环境中肯定远远不止 25 个文件）；
随机写问题 - 与顺序写（sequential write）不同，随机写（random write）包含了写以及检索（seek），由于增加了检索步骤，速度自然要慢一些，而又因需要操作非常多的文件，整体性能自然就大大降低了。

Sort-based shuffle manager 的出现，改变了 Spark 的 shuffle 管理，其 mapper 将所有分区记录只写到单个文件。为了理解该 shuffle manager 的 shuffle 工作流程，下方列出了它涉及到的一些重要步骤：

首先，mapper 在使用 PartitionedAppendOnlyMap 将所有记录累积起来，放入内存中。这些记录由分区进行分组。当内存空间不足时，记录会被保存到磁盘中，在 Spark 术语中，该过程被称为 spiling （倾出）。通过查看类似下面的日志，我们可以判断 spilling 是否发生：
1
INFO ExternalSorter: Task 1 force spilling in-memory map to disk it will release 352.2 MB memory
当所有记录处理完后，Spark 会将它们保存到磁盘中，生成两个文件：保存记录数据的 .data 文件以及保存按分区排序的记录数据文件 .index。索引文件包含数据文件中排序分区的起始及结束位置。
Shuffle 读取阶段中，reducers 使用 .index 所有文件来查找它们需要的记录数据，知道这些信息后，便会获取相应数据并对其进行迭代，以构造出预期的输出结果。如果文件在 mapping 阶段没有合并，则它们会在读取阶段中迭代前进行合并。

需要注意的是，当分区数小于 spark.shuffle.sort.bypassMergeThreshold 配置指定的值时，将出现特殊的情况，不会执行排序及聚合操作。在这种情况下， sort-based manager 会将记录输出到单独的文件中，每个 reducer 分区对应一个文件，仅在最后才把这些文件合并为一个通用文件。

Shuffle manager 底层实现

在底层实现中，在 org.apache.spark.SparkEnv 创建的同时，shuffle manager 也会被创建，它可被初始化为基于 spark 的 tungsten-sort 或 sort manager，spark.shuffle.manager 的默认值为 'sort'。此时，运行时中会创建一个 SortShuffleManager 实例作为相应的 shuffle manager，从 SortShuffleManager 的具体实现来看，我们可以找到许多与上述 shuffle 工作流程相关的部分。

对于 reducer 部分，我们可以在 SortShuffleManger 及其实现接口 ShuffleManager 中看到 getRead(...) 方法，该方法返回一个用于读取已 shuffle 数据的 ShuffleReader，最终调用 read(...) 方法来通过一个迭代器获取 shuffled 数据，并使用一个 SerializerInstance 实例将 shuffled 数据反序列化成 Java 对象。

而对于 mapper 部分，数据则会被序列化后移交给一个 ShuffleWriter （通过 getWritter(...) 方法获得），并根据给定 ShuffleHandle 来决定具体的实现，可返回 UnsafeShuffleWriter 、BypassMergeSortShuffleWriter 或 SortShuffleWriter 。

之前已经提到，当分区数小于或等于 spark.shuffle.bypassMergeThreshold 指定的阈值时，ShuffleHandle 具体实现表示为 BypassMergeSortShuffleHandle，返回 BypassMergeSortShuffleWriter，另外两种 ShuffleHandle 实现分别表示为 SerializedShuffleHandle (以序列化形式输出，返回 UnsafeShuffleWriter)，以及 BaseShuffleHandle（输出不进行序列化，返回 SortShuffleWriter）。

在选定好合适的 writer 后，将会为 reducer 生成两个临时文件：一个用于存储数据(.data)，一个用于存储索引(.index)，数据压缩文件部分样例如下：

1
2

LZ4Block%\8D\00\00\00\A5\00\00\00\E0\87\D6\F6!\AC\ED\00sr\00java.lang.Integer⠤\F7\81\878\00I\00valuexr\00(\00\F4Number\86\AC\95\94\E0\8B\00\00xp\00\00\00t\00SMALL (101);
\00\8011)sq\00~\00\00Dt\00\003%\00wBIG (15#\00\D03t\00	BIG (171)LZ4Block\00\00\00\00\00\00\00\00\00\00\00\00

下面则是 mapping 阶段后的目录结构样例：

# when 1 partition is used
.
├── 0c
│   └── shuffle_0_0_0.data
├── 0d
├── 0e
├── 11
├── 13
└── 30
    └── shuffle_0_0_0.index
# when 2 partitions are used
.
├── 0c
│   └── shuffle_0_0_0.data
├── 0d
├── 0e
├── 0f
│   └── shuffle_0_1_0.index
├── 11
├── 13
├── 15
│   └── shuffle_0_1_0.data
└── 30
    └── shuffle_0_0_0.index

其中，shuffle_ 之后的三个数字，依次分别表示 shuffle id, map id, reduce id。

Summary

本文主要简单介绍了 Spark 中的数据 shuffle，我们可以了解到 Shuffle 过程并不是仅由 Spark 自动控制，我们可通过一些相关的配置对该 shuffle 过程进行自定义。其次，通过对 Spark 提供的默认 sorted-base shuffle manager 进行简单介绍，可更好地理解 spark shuffle 的工作机制。最后，关于 Spark shuffle 架构，更多地，可阅读本文文末给出的参考链接及推荐阅读。
